주문형 시스템 제작 사례

장비개요

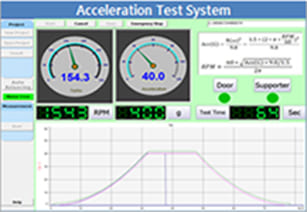

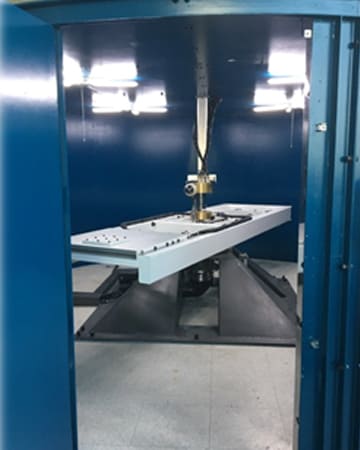

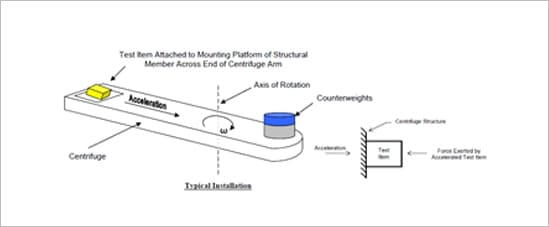

MIL-STD-810G 513.6, DO-160G 등의 국제 표준 사양에서 요구하는 가속도 환경에 대한 제품의 성능 평가 기준에 부합하는 시험 장비

주요사항

최대 가속도 (g)	100
최대 하중 (kg)	150 (고정치구 포함)
Arm 회전반경 (mm)	1,500
Table 크기 (mm)	800 X 800

* 상기 사양 외에 다양한 주문 제작 사양 가능

장비개요

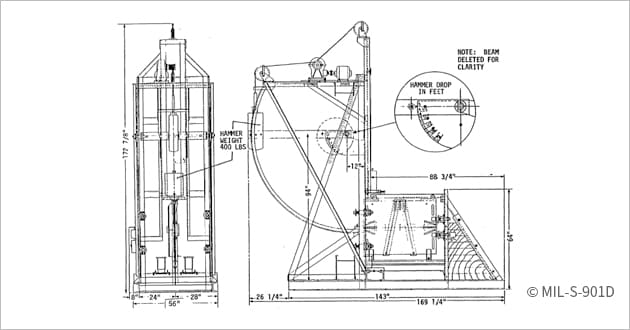

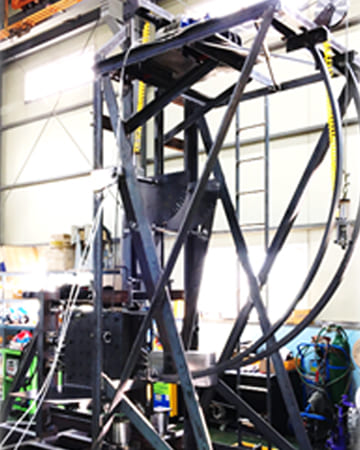

MIL-S-901D의 표준 사양에서 요구하는 선박용 기계장치, 장비 및 시스템의 High Impact 환경에 대한 제품의 성능 평가 기준에 부합하는 시험 장비

주요사항

Hammer weight (lbs)	400
Dimension (inch)	169 ¼” x 56” x 172 7/8”
Fixtures	4A, 4C, 6D-1&2, 6E, 11C

* MIL-S-901D의 설계 사양에 준하여 제작

장비개요

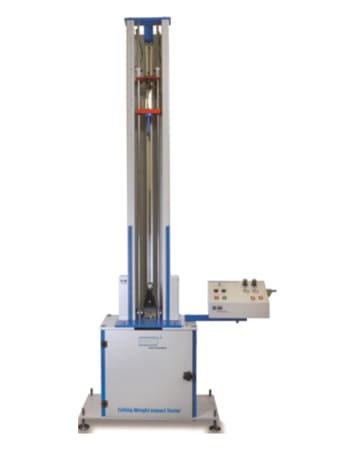

ASTM D2444는 특정 조건 하에서 Tup(낙하추)에 의한 충격을 받는 열가소성 파이프와 체결부의 저항력을 측정하는데 필요한 과정에 대한 표준 Tup의 무게는 900g 이며 최대 높이 2.3 m 에서부터 최소 높이 0.6 m 에서 낙하

주요사항

Drop height (mm)	2300
Size (W x D x H, mm)	500 X 500 X 2500
Drop / Release 방식	전자기식 drop & rerease
Drop hammer	900g 3종
Force Indicator	Measurement peak force by load-cell
Measurement accuracy	3% 이내
Rbound catcher system	Electric magnetic holder type

V-Block 시편대를 활용한 안정적인 충격시험

장비개요

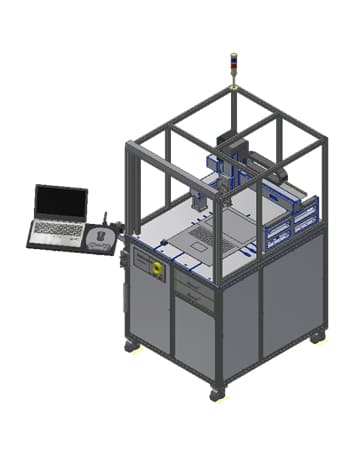

터치 펜에 의한 디스플레이 표면 마모 신뢰성을 시험하는 장비
국내 주요 디스플레이 제조사에서 사용중

주요사항

테스트 펜 규격 (mm)	Φ 8 ~ 12 Length 100 ~ 150
제품 장착 면적 (W x D, mm)	400 X 500
테스트종류	* Tracing test - 지그재그 가로형 - 지그재그 세로형 - 나선형 - 기타 패턴 설계 가능 * Tapping test - 지속 혹은 단발 태핑 시험 - 반복 속도: 초당 2회
